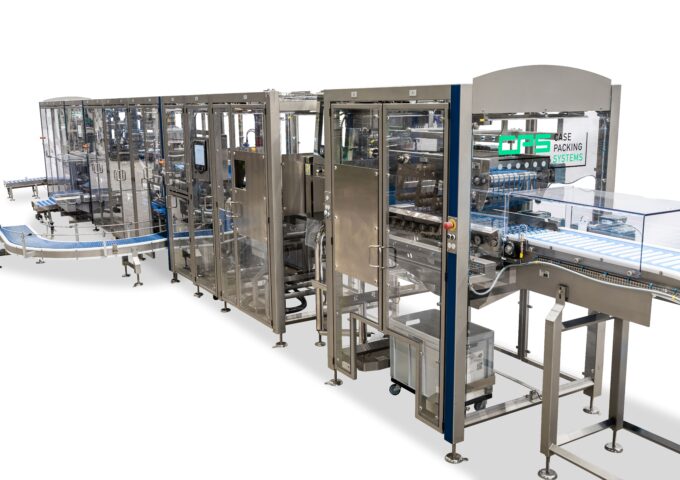

De CP 201 gravity casepacker is speciaal ontwikkeld voor het zéér compact horizontaal verpakken van diepvries producten in dozen op hoge snelheid. Producten zijn bijvoorbeeld diepvries-friet, groenten, vlees en vis. Met een CP201 casepacker verpakken we méér kg/m³ dan met de hand mogelijk is.

Offerte aanvragen

Functionele omschrijving

20191212 CPS HQ 039

Verpakt zakken horizontaal in dozen of kratten

De CP 201 gravity casepacker verpakt zakken horizontaal in dozen of kratten. Dit gebeurt volgens voorgeprogrammeerde verpakkings-patronen. De zakjes worden bij invoer gecentreerd en al dan niet gedraaid om de juiste verpakkingspatronen te realiseren. Vervolgens lopen de zakjes op een verzamelbandje. Hier worden de zakjes geaccumuleerd en eventueel gedeeltelijk overlapt. Voordat de zakken worden verpakt worden deze nog gecompacteerd. De CP 201 casepacker lijn kan uitgebreid worden met vele opties die de lijn compleet naar product en klantkeuze maken.

20220616 CPS HQ 123

Hobbelbaan

Na het overnemen van de zakken wordt het product egaal verdeeld in de zak en tevens gecontroleerd op open zakken. Mogelijke open zakken worden door de retract reject uit de lijn gehaald. Deze hobbelbaan is optioneel nog uit te breiden met een luchtuitdrijver.

20220616 CPS HQ 011

Makkelijk integratie niet CPS componenten

Onze CP 201 is gemakkelijk uit te breiden met een controle weger, metaal detector en of X-ray detector.
Sommige van deze componenten zijn zelfs integreerbaar in ons eigen menu wat betekend dat bij een product wissel dit via ons HMI aangestuurd wordt. De uitstoot van foutieve gewichten en of gedetecteerde zakken gebeurt via een CPS retractband.

20191212 CPS HQ 029

Compacteer groep

De verticale banden van de compacteer groep boven de valkleppen kunnen onafhankelijk van elkaar bewegen en bovendien naar elkaar toe of van links naar rechts bewegen waarmee de rijen zakjes in ieder gewenste positie boven de valkleppen kunnen worden gebracht. De doos wordt daarmee gelijkmatig in meerdere rijen en lagen gevuld. Tevens kunnen brede zakken door de verticale banden gecomprimeerd worden zodat ze in de doos passen.


20191212 CPS HQ 019

4 zijdig compacteren

In de 4 zijdig compacteerunit wordt de doos aan 4 zijden opgesloten en van boven aangedrukt en tevens ingetrild. Tril intensiteit en duur is menu gestuurd. De aandrukpusher is in hoogte laser gecontroleerd en meet de hoogte van het product in de doos tijdens het compacteren. Indien het product te hoog is wordt de doos bij de doosweger uit de lijn gehaald.

20191212 CPS HQ 022

Doos controle weger

Nadat de doos is gevuld en gecompacteerd wordt deze getransporteerd naar het doos weegstation. Hier wordt de doos op totaal gewicht gewogen. Over- of ondergewicht dozen worden automatisch uit de lijn gehaald en op de uitvoer rollenbaan gecollecteerd. Door de retour doos invoerband kunnen de dozen weer automatisch in de lijn gebracht worden na handmatige correctie (optioneel).

20191212 CPS HQ 023

Doos sluiten

De CPS dozensluiter is speciaal ontwikkeld voor het sluiten van Amerikaanse vouwdozen met tape of hotmelt. Tijdens het sluiten wordt de doos getrild en aangedrukt om een ​​perfect gesloten doos te krijgen die probleemloos gepalletiseerd kan worden. Deze sluiter kan fefco 201 (tape/hotmelt) en 209 (hotmelt) dozen verwerken. Verder is deze sluiter volledig menugestuurd, het wisselen tussen tape en hotmelt sluiten kan binnen enkele minuten worden gerealiseerd zonder gebruik van gereedschap.

Features

20220616 CPS HQ 016

CP 201 verpakt meer product per m³!

  • Verpakt meer product per m3 dan met handbelading mogelijk is.
  • Bewezen technologie, meer dan 30 jaar ervaring.
  • Gebruikersvriendelijk, wizzard voor programming, menu controlled en geen mechanische omstellingen.
  • tot 160 zakjes/minuut mogelijk met een eenvoudige technologie.
  • Flexibel in pakpatronen.
  • Goede toegankelijkheid voor service doeleinden.
  • Volledig gebouwd uit RVS en aluminium componenten.
  • Standaard met remote access.
  • Uit te breiden met vele opties voor custom made delivery.

Technische eigenschappen

Productdata CP 201 Casepacker (gravity)

Algemene afmetingen Lengte: 3800mm; Breedte: 1200mm; Hoogte: 2000mm
Product invoer hoogte 1200mm
Doos in - uitvoerhoogte 450mm
Electrisch 3fase 400V + N + PE 50Hz, 4,15kW 16A
Pneumatisch 350 Nl/min, 6bar
Gewicht 1500kg
Doos afmetingen Lengte: 150 - 600mm; Breedte: 150 - 500mm; Hoogte 100 - 540mm
Capaciteit 160 producten/min; 30 dozen/min
